In qualità di fornitore di quadri elettrici, ho potuto constatare in prima persona il ruolo fondamentale che questi dispositivi svolgono nella protezione degli impianti elettrici da situazioni di sovracorrente. La sovracorrente è un problema comune ma potenzialmente pericoloso nelle installazioni elettriche, che può causare danni alle apparecchiature, incendi e persino mettere in pericolo vite umane. In questo blog approfondirò come un quadro combinato protegge dalle sovracorrenti e perché è un componente essenziale in qualsiasi infrastruttura elettrica.
Comprensione della sovracorrente
Prima di esplorare i meccanismi di protezione di un quadro combinato, è fondamentale capire cos'è la sovracorrente. La sovracorrente si verifica quando la corrente che scorre attraverso un circuito elettrico supera la sua capacità nominale. Ciò può accadere per vari motivi, come cortocircuiti, dispersioni verso terra o sovraccarico dei dispositivi collegati.
I cortocircuiti sono forse la causa più comune di sovracorrente. Quando un filo sotto tensione entra in contatto con un filo neutro o di terra, crea un percorso a bassa resistenza per la corrente. Secondo la legge di Ohm (V = IR), con una resistenza (R) notevolmente ridotta, la corrente (I) aumenterà notevolmente se la tensione (V) rimane costante. I guasti a terra sono simili, dove la corrente trova un percorso involontario verso terra, bypassando il carico normale. Una situazione di sovraccarico, invece, si verifica quando troppi dispositivi sono collegati a un singolo circuito, assorbendo più corrente di quella che il circuito può gestire.
Il ruolo di una scatola combinatrice nella protezione da sovracorrente
Una scatola combinatrice funge da hub centrale in un sistema elettrico, in cui più circuiti di ingresso sono combinati in un'unica uscita. È progettato con diverse funzionalità per la protezione dalla sovracorrente.
Fusibili
Uno dei componenti principali di una scatola combinatrice per la protezione da sovracorrente sono i fusibili. I fusibili sono dispositivi di sicurezza che contengono una striscia o un filo metallico che si scioglie quando la corrente supera un certo livello. Questa azione di fusione interrompe il circuito, impedendo ulteriore flusso di corrente e proteggendo le apparecchiature collegate.
Ad esempio, in un sistema di energia solare, è possibile utilizzare una scatola di combinazione per combinare le uscite di più pannelli solari. Ciascun circuito di ingresso da un pannello solare può avere il proprio fusibile. Se uno dei pannelli subisce un cortocircuito o un aumento anomalo di corrente, il fusibile corrispondente si brucerà, isolando il pannello difettoso dal resto del sistema. Ciò non solo protegge gli altri pannelli ma previene anche danni all'inverter e ad altri componenti a valle.
Il tipo e la potenza dei fusibili utilizzati in una scatola combinatrice vengono selezionati attentamente in base ai livelli di corrente previsti e ai requisiti dell'impianto elettrico. Alcuni fusibili avanzati, come ilPivot PicoFuse, offrono prestazioni e affidabilità migliorate. Sono progettati per rispondere rapidamente alle condizioni di sovracorrente, riducendo al minimo il rischio di danni.
Interruttori automatici
Gli interruttori automatici sono un altro importante dispositivo di protezione da sovracorrente in una scatola combinatrice. A differenza dei fusibili, che sono dispositivi monouso e devono essere sostituiti dopo che si bruciano, gli interruttori automatici possono essere ripristinati dopo lo scatto.

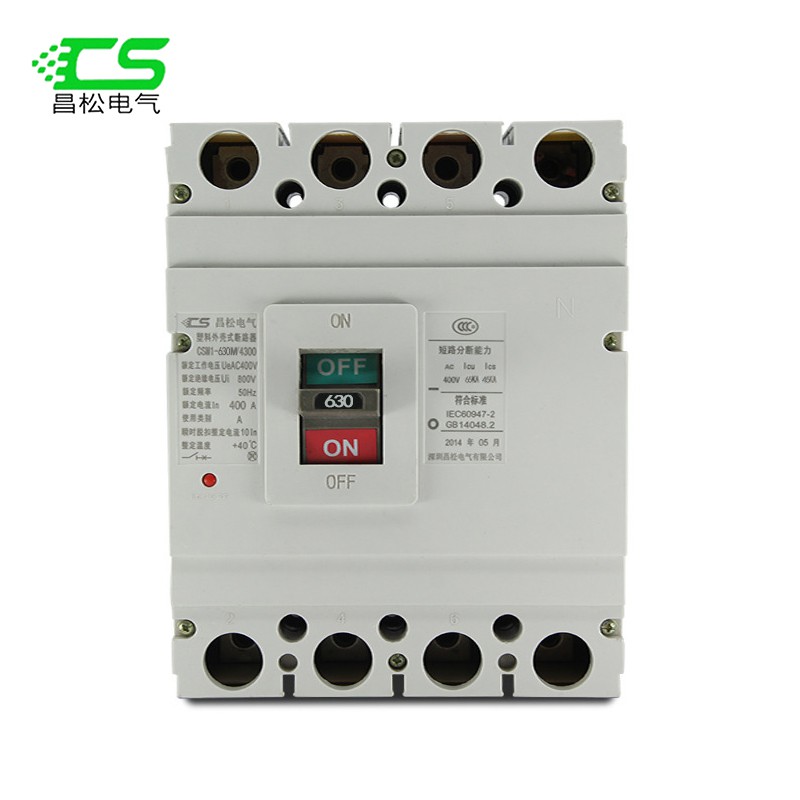

Esistono diversi tipi di interruttori automatici, inclusi gli interruttori automatici miniaturizzati (MCB) e gli interruttori automatici scatolati (MCCB). Gli MCB sono comunemente utilizzati per applicazioni a corrente inferiore, mentre gli MCCB sono adatti per correnti nominali più elevate. Ad esempio, aInterruttore automatico da 20 A CApuò essere utilizzato in una scatola combinatrice per un sistema elettrico su piccola scala, mentre aInterruttore automatico CA 63apotrebbe essere impiegato in una struttura industriale o commerciale più ampia.
Gli interruttori automatici funzionano rilevando una condizione di sovracorrente e aprendo automaticamente il circuito. Usano diversi meccanismi, come elementi termici e magnetici, per rilevare la corrente. L'elemento termico risponde ad una sovracorrente prolungata, mentre l'elemento magnetico reagisce rapidamente ad un improvviso aumento di corrente, come nel caso di un cortocircuito. Una volta risolta la condizione di sovracorrente, l'interruttore può essere ripristinato manualmente o automaticamente per ripristinare il normale funzionamento del circuito.
Sistemi di monitoraggio e allarme
Oltre ai fusibili e agli interruttori automatici, i moderni quadri elettrici sono spesso dotati di sistemi di monitoraggio e allarme. Questi sistemi monitorano continuamente i livelli di corrente in ciascun circuito di ingresso e di uscita. Se viene rilevata una condizione di sovracorrente, è possibile attivare un allarme, avvisando l'operatore del sistema o il personale di manutenzione.
Alcuni sistemi di monitoraggio possono anche fornire informazioni dettagliate sui livelli di corrente, come correnti di picco, correnti medie e durata degli eventi di sovracorrente. Questi dati possono essere utilizzati per la risoluzione dei problemi, la manutenzione preventiva e l'ottimizzazione delle prestazioni dell'impianto elettrico. Ad esempio, se un particolare circuito di ingresso presenta frequentemente condizioni di sovracorrente, ciò potrebbe indicare un problema con il dispositivo collegato o un problema di cablaggio. Analizzando i dati di monitoraggio, la causa principale può essere identificata e affrontata prima che porti a problemi più seri.
Vantaggi dell'utilizzo di una scatola combinatrice per la protezione da sovracorrente
L'uso di un quadro combinato con un'adeguata protezione da sovracorrente offre numerosi vantaggi.
Protezione delle apparecchiature
Impedendo che la sovracorrente raggiunga le apparecchiature collegate, un quadro combinato contribuisce a prolungare la durata dei dispositivi. Le apparecchiature elettriche sono progettate per funzionare entro un intervallo di corrente specifico. Una corrente eccessiva può causare surriscaldamento, rottura dell'isolamento e danni meccanici ai componenti. Ad esempio, in un motore, la sovracorrente può causare la bruciatura degli avvolgimenti, la cui riparazione o sostituzione può essere costosa. Con una scatola combinatrice che protegge dalle sovracorrenti, il rischio di tali danni è notevolmente ridotto.
Sicurezza
Le situazioni di sovracorrente rappresentano un serio rischio per la sicurezza, compreso il rischio di incendi elettrici. Quando la corrente supera la capacità nominale del cablaggio, i fili possono riscaldarsi fino al punto in cui l'isolamento può prendere fuoco. Una scatola combinatrice con un'efficace protezione da sovracorrente aiuta a eliminare questo rischio interrompendo rapidamente il circuito in caso di sovracorrente. In questo modo si proteggono non solo le apparecchiature ma anche le persone che si trovano nelle vicinanze dell'impianto elettrico.
Affidabilità del sistema
Una scatola combinatrice migliora l'affidabilità complessiva dell'impianto elettrico. Isolando i circuiti difettosi e impedendo che la sovracorrente colpisca l'intero sistema, garantisce che le altre parti del sistema possano continuare a funzionare normalmente. In un'installazione elettrica su larga scala, come un data center o un impianto di produzione, un singolo evento di sovracorrente potrebbe potenzialmente interrompere l'intera operazione. Con una scatola di combinazione installata, l'impatto di un simile evento può essere ridotto al minimo, riducendo i tempi di inattività e migliorando la produttività.
Conclusione
In conclusione, una scatola combinatrice è un componente indispensabile in un sistema elettrico per la protezione contro le sovracorrenti. Attraverso l'uso di fusibili, interruttori automatici e sistemi di monitoraggio, fornisce un modo affidabile ed efficace per evitare che la sovracorrente causi danni alle apparecchiature, garantendo la sicurezza e migliorando l'affidabilità del sistema.
Se hai bisogno di una scatola combinatrice di alta qualità per il tuo progetto elettrico, siamo qui per aiutarti. Le nostre scatole combinatrici sono progettate con la tecnologia più recente e gli standard più elevati per fornire una protezione ottimale da sovracorrente. Offriamo una vasta gamma di prodotti per soddisfare diverse applicazioni ed esigenze. Contattaci oggi per discutere delle tue esigenze ed esplorare i vantaggi che le nostre scatole di combinazione possono apportare al tuo sistema elettrico.
